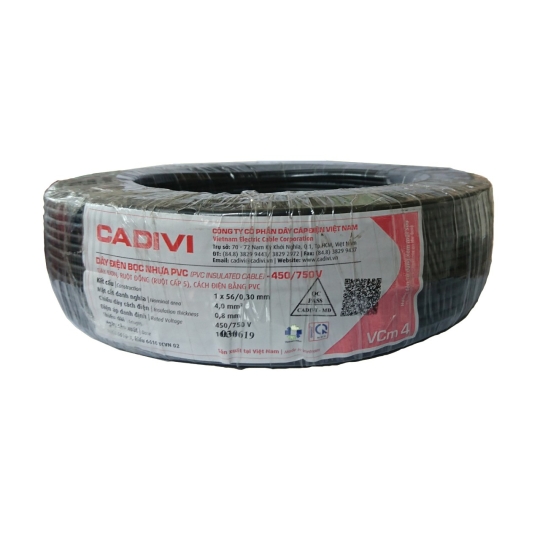

Dây Điện Đơn Mềm VCm

Dây cáp điện bọc nhựa VCm
Cáp điện áp: 300/500V; 450/750V; 0.6/1 kV.
Ruột dẫn: Đồng mềm
Tiết diện danh nghĩa: 0.5 - 2.5 mm²
Cách điện: PVC. Vỏ PVC (Nếu có)
Tiêu chuẩn: TCVN 6610-3/IEC 60227-3; AS/NZS 5000.1

Mã sản phẩm:
0
Giá:
Liên hệ
Màu sắc:
Kích thước:
Số lượng:

- +
Lượt xem:
339

Thêm vào giỏ hàng Đặt hàng

Thông tin sản phẩm
Bình luận

Cấu Trúc Cáp

Đặc Tính Kỹ Thuật

Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70 OC.
Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 160 OC.

Ruột dẫn-Conductor			Chiều dày cách điện danh định	Đường kính tổng gần đúng (*)	Khối lượng dây gần đúng (*)	Điện áp danh định	Tiêu chuẩn áp dụng
Tiết diện danh định	Kết cấu	Điện trở DC tối đa ở 20⁰C	Chiều dày cách điện danh định	Đường kính tổng gần đúng (*)	Khối lượng dây gần đúng (*)	Điện áp danh định	Tiêu chuẩn áp dụng
Nominal Area	Structure	Max. DC resistance at 20⁰C	Nominal thickness of insulation	Approx. overall diameter	Approx. mass	Rated voltage	Applied standard
mm²	N⁰ /mm	Ω/km	mm	mm	kg/km
0,5	16/0,20	39,0	0,6	2,1	9	300/500 V	TCVN 6610-3 /IEC 60227-3
0,75	24/0,20	26,0	0,6	2,3	12
1	32/0,20	19,5	0,6	2,5	15
1,5	30/0,25	13,3	0,7	3,0	21	450/750 V
2,5	50/0,25	7,98	0,8	3,6	33
4	56/0,30	4,95	0,8	4,2	49
6	84/0,30	3,30	0,8	4,8	71
10	77/0,40	1,91	1,0	6,6	144	0,6/1 kV	AS/NZS 5000.1
16	126/0,40	1,21	1,0	7,9	176
25	196/0,40	0,780	1,2	9,7	271
35	273/0,40	0,554	1,2	11,1	365
50	380/0,40	0,386	1,4	13,12	508
70	361/0,50	0,272	1,4	15,4	733
95	475/0,50	0,206	1,6	17,6	963
120	608/0,50	0,161	1,6	19,5	1212
150	740/0,50	0,129	1,8	21,7	1488
185	925/0,50	0,106	2,0	24,2	1857
240	1184/0,50	0,0801	2,2	27,3	2369
